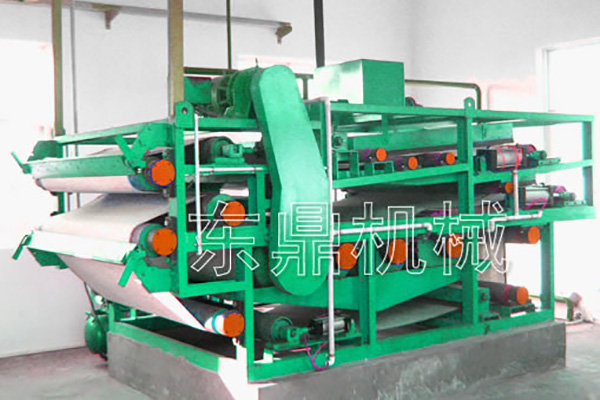

带式压滤脱水机

 带式压滤机产品技术参数

机型	带宽	主机功率(kw)	冲网水压力(Mpa)	压缩空气		外形尺寸  长×宽×高（mm）	进料含水率%	含水率%	进料处理能力T/D
				耗气量(m3/min)	压力（bar）
DYLT1000	1000	2.2	≥0.5	0.2	4.0	5180×1640×2280	76～82	50～65	30～40
DYLT1500	1500	3.0	≥0.5	0.3	4.0	5180×2240×2280	76～82	50～65	40～45
DYLT2000	2000	4.0	≥0.5	0.3	4.0	5180×2640×2280	76～82	50～65	55～75
DYLT2500	2500	5.5	≥0.5	0.3	4.0	5180×3140×2280	76～82	50～65	75～100
DYLT3000	3000	7.5	≥0.5	0.3	4.0	5180×3640×2280	76～82	50～65	95～120

带式压滤脱水机设备结构及工艺原理
设备主要由：(1)主机(脱水机本体) (2)空气压缩机 (3)气源处理器 (4)电器控制箱 (5)洗网水过滤器结构组成。其中主机部分主要由1、机架 2、给料斗 3、滤网 4、张紧装置 5、调偏装置 6、驱动机构 7、刮刀卸料装置 8、各种轴承座及辊筒 9、污水槽 10、洗网装置等组成。工作原理如下：由给料斗将物料平铺在滤带上，经重力脱水区、夹压区、S 型挤压区，重重反复挤压，将清水挤出，流于下方水槽中排出，糟渣逐渐被挤压脱水，再由刮刀卸料器卸下。
